M-3의 향상된 최신 버전

단일 푸시풀의 공간적 표현력이나 음악적 색채감을 그대로 유지하면서 출력단의 전류 증폭 용량을 2배로 늘린 M-3X는 훨씬 더 섬세한 표현력과 압도적인 파워를 동시에 구현했습니다.

신개발 트랜지스터 페어링 기법

음악 재생 중 트랜지스터 전류 변화로 인해 지속적으로 변하는 hfe(전류 증폭률)의 변동 발생을 억제시켜, 항상 출력단의 일정한 전류 증폭률 유지를 휘새 새로운 정밀 트랜지스터 페어링 방법을 개발했습니다.
이 방법은 다양한 전류 값에서 다수의 트랜지스터에 대한 hfe 측정 데이터를 입력하고, 모든 조합에 대해 유클리드 거리를 계산한 후, 측정 오차를 고려할 때 동일하다고 볼 수 있는 수준인 기준값 이내의 트랜지스터 페어를 선별합니다. 이를 통해 다수의 병렬 출력단 설계가 지닌 신호의 흐릿함이 발생되지 않는, 싱글 푸시풀 특유의 깨끗하고 명료한 높은 선예도의 신호 증폭을 구현할 수 있었습니다.
출력단의 파워 트랜지스터는 M-3에 사용된 것과 동일한 산업용 TO3(메탈 캔타입) 패키지의 트랜지스터가 페어로 구성됩니다. 드라이버 단에도 TO3P 트랜지스터를 적용하여 2개의 TO3 출력 트랜지스터를 쉽게 구동할 수 있도록 설계되어, 총 4개의 달링턴 구조의 스테이지가 구현되어 있습니다.

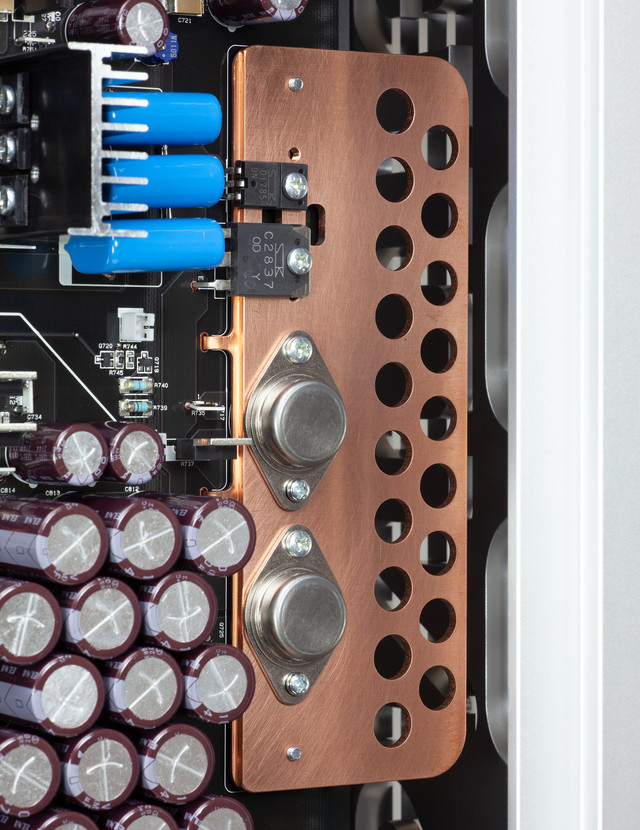

구리판 방열판을 장착한 버스-바(Buss-Bar)

출력단의 메인 방열판은 소형 경량 구리판 방열판이 사용하는데, 이는 타사의 파워 앰프들에서는 보기 드문 방식입니다. 이 방열판은 캔타입 트랜지스터에 전원을 공급하는 버스-바를 겸하고 있으며, 캔타입 트랜지스터 단자는 버스 바를 관통하여 하부 기판에 직접 장착됩니다. 이를 통해 캔타입 트랜지스터의 약점인 배선을 통한 기판 연결 방식을 제거했을 뿐만 아니라, 방열판과 트랜지스터 사이의 절연 시트로 인한 인덕턴스 발생 및 물리적 접합의 불안정성에서 오는 음질 저하도 발생하지 않게 되었습니다. 또한 방열판은 섀시와 물리적으로 분리되어 투명성, 개방감 같은 음질 요소들에 큰 음질 개선 효과를 제공합니다. 이처럼 M-3X의 구리 방열판은 일석삼조의 효과를 거두었습니다. 더불어 절연 시트를 제거함으로써 출력 트랜지스터 페어의 온도 결합이 증가하여 온도 변화로 인한 시간 축의 신호의 번짐, 음이 흐릿해지는 현상이 사라졌습니다.

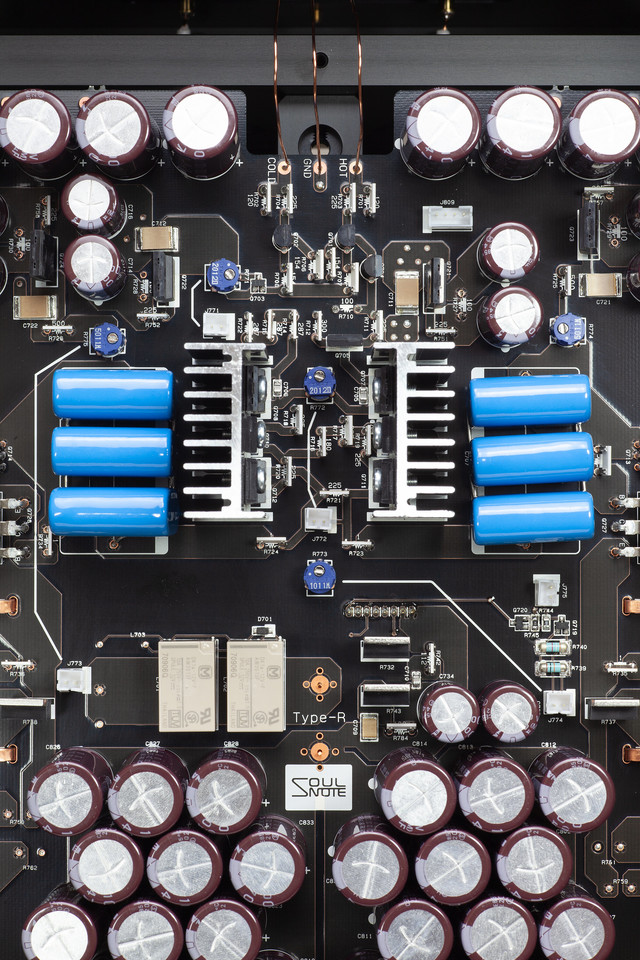

파워 앰프 전용으로 재설계된 논-피드백의 밸런스드 회로(NewType-R 회로)의 전압 증폭단

단 1개의 트랜지스터로 최종 출력단인 이미터 팔로워, 전압 및 차동 회로를 완벽하게 구동합니다. 이 트랜지스터가 구동하는 출력단은 GND에만 연결되는 "GND 1단 증폭 싱글 엔드 비 NFB 회로"입니다. 밸런스드 구성의 파워 앰프용 새 Type-R 회로는 바이폴라 트랜지스터 4개와 저항 10개만을 사용, 광대역의 주파수 응답으로 풀 스윙의 대출력을 제공합니다. 싱글 엔드 진공관 앰프의 회로와 동일한 구성입니다. 이처럼 아예 피드백이 없는 이상적인 광대역 증폭 회로는 그 성능 덕분에 레퍼런스 회로라고 불릴 수 있습니다.

극도로 단순한 구조

대전류 출력의 파워앰프는 오직 하나의 기능만 충실해야 한다는 것을 발견하여, M-3에는 1개의 입력 단자와 1쌍의 스피커 단자만 있습니다. 셀렉터, 감쇄기 등이 일체 없는 단일 기능 모노블록 파워앰프입니다. XLR 단자로 입력된 신호는 1단 트랜지스터의 베이스에 직접 전달되어 1단 증폭을 거친 후 싱글 푸시풀 회로로 최종 출력됩니다. 유일한 조작은 전원 스위치 뿐입니다. 불필요한 회로나 마이컴 등의 오디오 외의 회로 및 부품들은 하나도 없습니다.

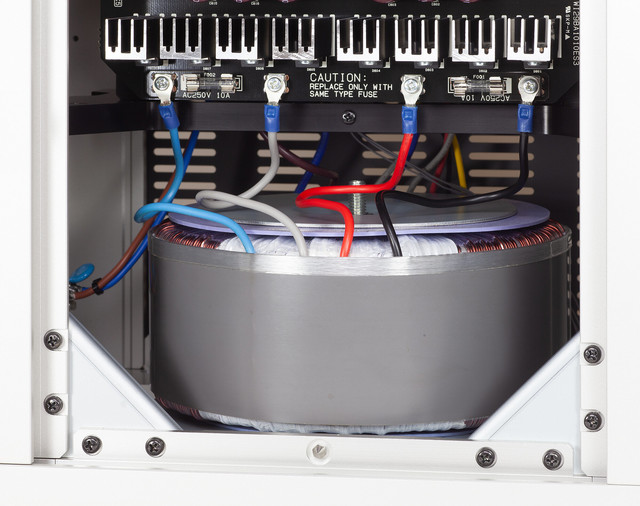

에폭시 함침을 없앤 초저손실의 1600W급 토로이달 파워 트랜스포머

‘혼자서 운반할 수 있는’ 크기와 무게 이내에서 가능한 최대 크기의 전원 트랜스포머를 직접 개발했습니다. 이 대형 전원 트랜스포머는 누설 자속(자기장)이 오디오 회로 기판에 영향을 주지 않도록 회로 기판과 평행한 자기장 형성을 위해 전면 패널에 수직으로 장착되었습니다. 또한 전원 트랜스포머의 유해한 진동이 섀시에 전해지지 않도록 티타늄 와셔에 매달리고 바로 아래의 1점 지지 스파이크로 접지되어 모든 진동이 앰프 밖으로 배출, 소멸됩니다.

파워 앰프용으로 재설계된 논-피드백 차동 회로
(신형 Type-R 회로)의 전압 증폭단

드라이버 회로인 전압 증폭단에는 파워 앰프 전용으로 새로 설계된 논-피드백 차동 회로인 “신형 Type-R 회로”가 사용됩니다. 단일 트랜지스터만으로 이미터 팔로워, 전압, 차동 회로를 게인없이 완전히 증폭합니다. 이 트랜지스터의 부하 임피던스는 GND에만 연결되는 "GND 1단 증폭 싱글 엔드 논-피드백 회로"입니다. 이 신형 Type-R 회로는 4개의 바이폴라 접합 트랜지스터와 10개의 저항만으로 구성되었음에도 싱글 엔드 진공관 앰프와 유사한 구성으로 넓은 스펙트럼에 걸쳐 이상적인 풀 스윙 출력을 제공합니다. 성능 면에서 레퍼런스 회로라 불릴 만합니다.

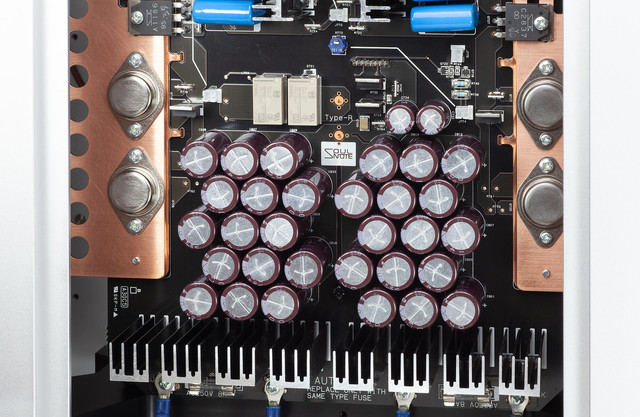

피드백이 없는 초고속 전원 정류 회로

정류 콘덴서에는 특별히 엄선한 470uF의 고내압 소용량 저배율 포일 필터 콘덴서를 사용합니다. 콘덴서의 개수로 전원 용량을 최적화하여 전원 트랜스포머의 임피던스를 낮추고, 이 고강도 전원 트랜스포머 능력을 극대화시켜 정류 회로 전체의 성능이 대폭 향상되었습니다. 또한 정류 다이오드에는 최대 허용 전류값이 강화된 최신 사양의 SiC 다이오드를 새롭게 적용했습니다. 그 결과, 상상할 수 없을 정도로 강력하고 엄청난 속도의 전원 공급 구조가 탄생되었습니다.

3점 지지의 본체 섀시와

완전히 분리된 3점 지지 앰프 컨테이너

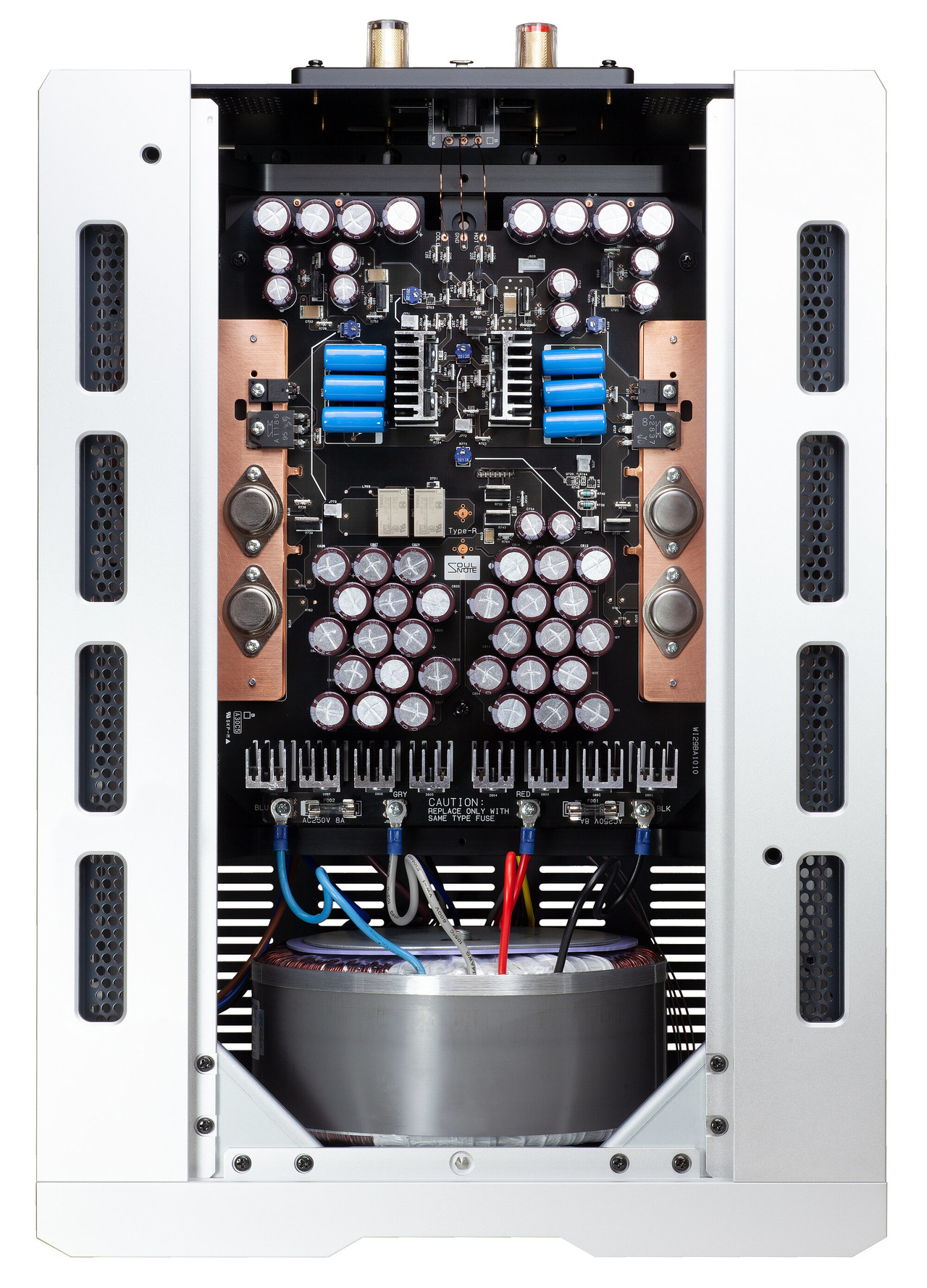

M-3는 본체 섀시와 앰프 회로가 설치된 앰프 컨테이너의 2개 구조물로 구성되며, 각 구조물은 각각 3점 지지의 3개 스파이크가 장착되어, 1대의 M-3는 총 6개의 스파이크가 장착됩니다. 오디오 회로와 섀시가 물리적으로 완전 분리되어 트랜스포머의 진동, 자기장 등의 부정적 요소들이 회로로부터 완전히 분리된 반면에 전원 공급 라인은 가장 짧게 직결되어 초고속 하이 파워 공급이 구현되었습니다. 이러한 이상적인 구조 덕분에 운반용 기기 고정 나사의 탈부착만으로도 놀라운 음질의 차이를 경험하실 수 있습니다. 또한 자연스러운 음질을 위해 오디오 PCB, AC 전원 단자, 스피커 단자, 입력 단자, 베이스 플레이트 그리고 기기 상판은 모두 섀시에 고정되어 있지 않습니다.

극도로 단순한 구조

대전류 파워 앰프는 단일 기능에 집중해야 한다는 철학 아래 설계되었습니다. 하나의 입력 단자와 스피커 단자 세트만 있을 뿐, 셀렉터나 감쇠기가 일체 없는 단일 기능 모노블록 파워 앰프로 완성되었습니다. XLR 단자에서 입력된 신호는 첫 단 트랜지스터의 베이스로 직접 전달되어 단일 전압 증폭 후 전류 증폭의 싱글 푸시-풀 회로를 통해 출력됩니다. 조작이 가능한 것은 오직 전원 스위치뿐이며, 마이크로컨트롤러 등의 불필요한 회로나 구성 요소는 일체 없습니다.

비-에폭시 레진 충진 초저손실 1600W급 토로이달 전원 트랜스포머

한 사람이 운반할 수 있는 한계치에 가까운 대형 전원 트랜스포머를 개발했습니다. 이 거대한 전원 트랜스포머는 누설 자속이 회로 기판과 평행하게 이동하여, 회로에 전자기 영향이 끼치지 않도록 전면 패널에 수직으로 장착됩니다. 또한 유해한 진동이 섀시에 전달되지 않도록 티타늄 와셔와 스파이크에 의해 매달려 있습니다.

고속 논-피드백 전원 회로

전원 정류용 콘덴서는 특별히 선정된 470uF의 고저항, 소용량, 저배율 포일 필터 커패시터가 사용됩니다. 커패시터 개수를 조절하여 전원 용량을 최적화하고, 전원부 회로의 부하를 최소화시켜 전원 트랜스포머의 실제 파워 공급 능력을 대폭 향상시켰습니다. 정류 다이오드는 최대 입력 전류 값을 강화한 최신 사양의 SiC 다이오드를 새롭게 채택하여 상상할 수 없을 정도로 강력하고 빠른 전원 공급 구조를 구현했습니다.

앰프 본체와 완전히 분리된 3개 스파이크 접지 구조의 섀시

M-3X는 회로 섀시와 전원부 섀시가 각각 3개의 스파이크로 접지되어 있는 2개의 구조물로 구성됩니다. 이 두 구성 요소는 물리적으로 완전히 분리되어 있지만, 전원 트랜스포머의 전원 라인은 최대한 짧게 유지하여 트랜스포머의 진동 및 누설로 인한 부정적인 영향을 제거하면서도 전원 공급은 극대화시킬 수 있도록 설계되어 있습니다. 이러한 이상적인 구조는 전용 스파이크를 장착하거나 제거하여 믿기 힘든 수준의 음질적 변화를 경험할 수 있습니다. 또한, 오디오 보드, AC 어댑터, 스피커 단자, 입력 단자, 베이스 플레이트는 모두 비강성 부품으로 되어 물리적인 진동이나 음질에 대한 영향을 최소화시켰습니다.

제품에 대한 주의 사항

XLR-RCA 컨버터 케이블, 어댑터, 단순 핀 또는 유사한 커넥터를 아날로그 출력 단자에 연결하지 마십시오. 이러한 커넥터는 장비에손상을 줄 수 있습니다.

온도 설정:
SOULNOTE 제품의 회로 전류는 음질 및 안전에 가장 큰 중점을 둔 솔루션에 의존합니다. 트랜지스터가 높은 온도에서 작동할 때 기능성과 음질이 일반적으로 향상됩니다.

진동 방지 하우징:
SOULNOTE 제품은 음질에 가장 큰 중점을 두기 때문에 상판, 샤시 및 다른 구성 요소는 진동 차단을 사용하지 않습니다.

SOULNOTE 제품에 전자 장비 청소제 및 접촉 회복제 제품 사용에 대한 안내:
상업적으로 구매 가능한 전자 장비 청소제 및 접촉 회복제 제품은 SOULNOTE AC 인렛의 수지 구성 요소에 손상을 줄 수 있습니다. SOULNOTE 장비에는 이러한 유형의 화학 제품을 사용하지 마십시오.
