완전 밸런스 무귀환 New Type-R 서킷

E-3는 광 카트리지 전용으로 특별히 개발된 ‘디스크리트 non-NFB 밸런스 증폭 회로(New Type-R 서킷)’으로 설계되었습니다. 새로운 Type-R 회로는 전압 증폭뿐만 아니라 출력단까지 모두 GND를 기준으로 동작하는 싱글 방식이며, 푸시풀(push-pull) 및 바이어스 회로를 배제했습니다.

입력에서 출력까지 신호 경로에서 신호는 단 4개의 트랜지스터만을 통과합니다. 이처럼 매우 단순한 non-NFB(무귀환) 회로는 광 카트리지 특유의 빠르고 정교한 과도 응답 특성을 그대로 전달하여 뛰어난 음악 신호의 선도를 유지, 재생합니다.

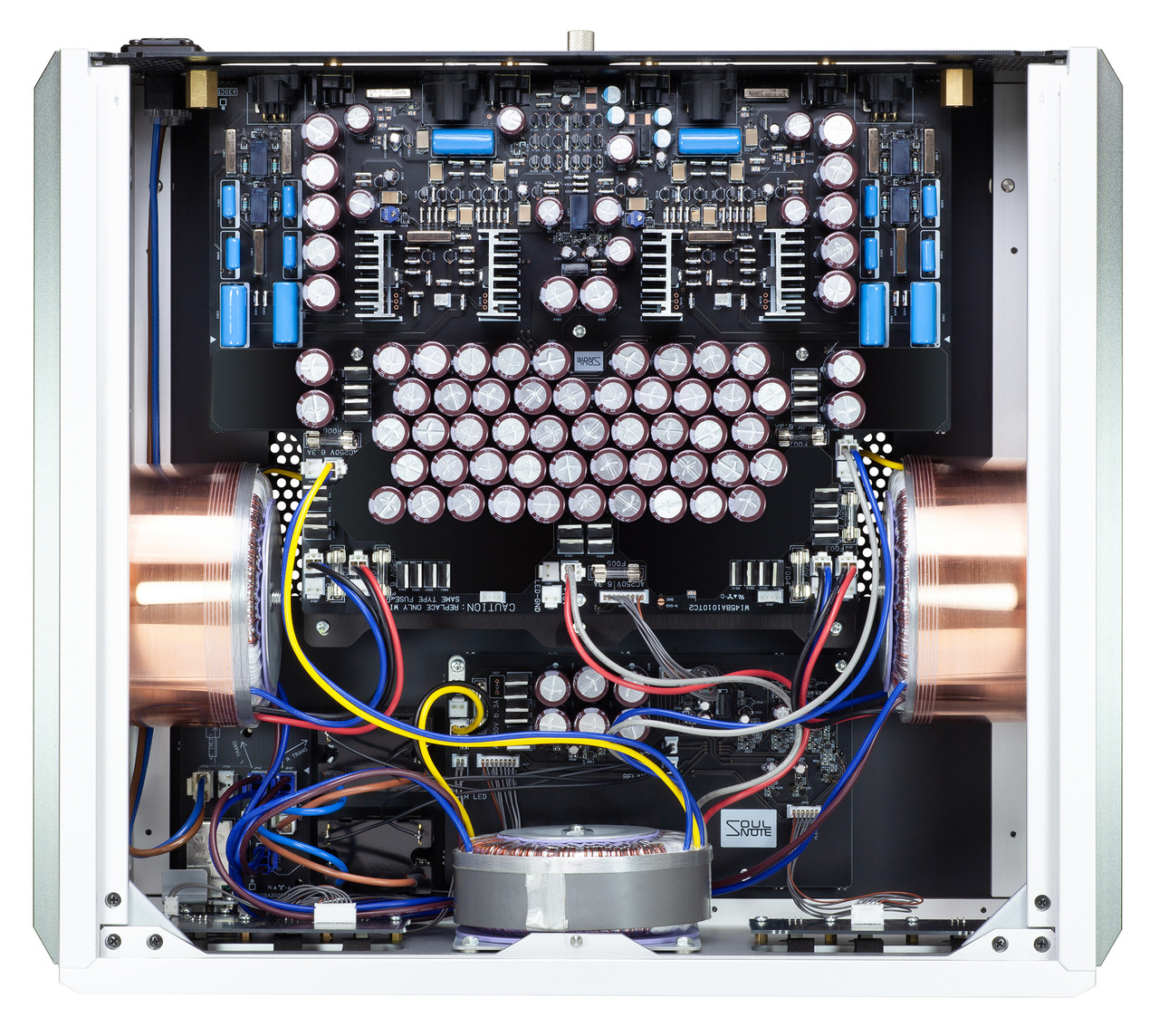

3개의 트랜스포머로 구성된 몬스터급 전원부

E-3의 전원부는 매우 강력한 설계를 자랑합니다.

좌우 독립형 New Type-R 서킷 전용 대형 트랜스 2개와 광 카트리지의 LED 전원용 트랜스 1개, 총 3개의 트랜스로 구성되어 있습니다.

포노 앰프의 소비 전력은 19W에 불과하지만, 설계된 전원 용량은 500W 파워 앰프용 전원 용량입니다. 이러한 전원부의 엄청난 여유는 흔들림 없는 음악 재생을 지원합니다.

퓨어 아날로그 전원용 트랜스포머로 설계된 E-3의 전원 트랜스포머는 새로 개발된 구리 숏트 링이 부착된 토로이달 트랜스포머로, 누설 자속(leakage flux)으로 인한 노이즈를 억제하여 미세한 표현력을 더욱 향상시킵니다.

하이스피드를 자랑하는 논-피드백 정류 회로

전원 콘덴서에는 특별히 선별된 고내압, 소용량, 저배율 포일 필터 콘덴서를 다량 투입, 전원 트랜스의 부하를 줄여 실질적인 레귤레이션을 향상시켰습니다. 정류 다이오드 또한 최신 사양의 SiC 다이오드가 채택되어, 생각할 수 있는 가장 강력하고 고속인 전원 구성을 제공합니다. 전체 전원 회로는 증폭 회로인 New Type-R 회로처럼 고속 Non-NFB 전원 설계를 자랑합니다. 2개의 메인 전원 트랜스에는 음질이 우수한 대형 파워 릴레이가 각각 독립적으로 배치되어 있습니다. 전면 패널의 전원 스위치는 컨트롤 시스템 서브 트랜스 전용이며, 대전류 접점인 전원 스위치를 트랜스마다 독립시키는 것은 음질적으로 매우 효과적입니다.

전원/신호 분리 전송으로 음질 향상을 이룬 전원 분리 광 카트리지 신호 전송

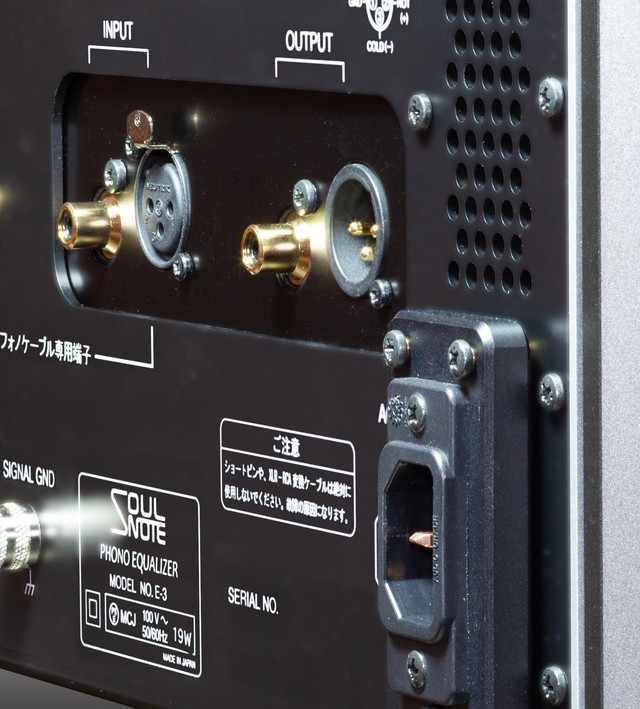

DS Audio와 우에스기 연구소가 구현한 ‘전원 분리 포노 케이블’에 대응하는 XLR 입력 단자를 갖추고 있습니다. 광 카트리지과 광 포노 앰프 간의 신호 전송에 존재하는 미세한 포노 신호와 LED 전류 경로를 분리/전송함으로써, 타사의 광 포노 앰프에서는 경험할 수 없는 광 카트리지의 장점인 높은 SN감과 약동감을 비약적으로 향상시켰습니다.

초고정밀 네이키드 포일 저항 (Ultra high-quality naked foil resistors)

온도 특성이 우수한 인공위성 등급의 초고정밀 포일 저항은 음질에 중점을 두고 맞춤화되어 개발된 저항입니다. 몰드나 딥에 의한 음질적 특성이나 착색을 배제하기 위해 '네이키드(Naked, 노출)'화 하여 최고 음질의 저항을 독자적으로 개발했으며, E-3에서는 음질에 관련된 모든 저항에 이 부품이 사용되었습니다.

E-3 SE(프리미엄 실버), E-3 BE(프리미엄 블랙)

1(XLR), 1(RCA) (둘 다 동시에 연결하지 말아야 함) DS Audio 광 카트리지 전용

BAL.1 계통 UNBAL.1 계통

50mV

2.54V(balanced), 1.27V(unbalanced)

12V(balanced), 6V(unbalanced)

34dB (balanced), 28dB (unbalanced)

±0.2dB

0.03% (balanced 2.54V)

230V AC 50Hz

19W

본체: 454(W) × 189(H) × 407(D)mm

27kg

스파이크, 스파이크 받침 보드, 스페이서(스파이크보드 플로팅용), 전원 케이블

SPECIFICATIONS
제품 사양

모델명 E-3 SE(프리미엄 실버), E-3 BE(프리미엄 블랙)

입력 1(XLR), 1(RCA) (둘 다 동시에 연결하지 말아야 함) DS Audio 광 카트리지 전용

출력 BAL.1 계통 UNBAL.1 계통

입력 감도(1kHz) 50mV

정격 출력(1kHz) 2.54V(balanced), 1.27V(unbalanced)

최대 출력(1kHz) 12V(balanced), 6V(unbalanced)

게인(Gain) 34dB (balanced), 28dB (unbalanced)

RIAA 편차 ±0.2dB

THD (1kHz with 20kHz LPF) 0.03% (balanced 2.54V)

전원 전압 230V AC 50Hz

전력 소비 19W

최대 외형 치수(스파이크 발 포함) 본체: 454(W) × 189(H) × 407(D)mm

무게 27kg

포함된 액세서리 스파이크, 스파이크 받침 보드, 스페이서(스파이크보드 플로팅용), 전원 케이블

제품에 대한 주의 사항

XLR-RCA 컨버터 케이블, 어댑터, 단순 핀 또는 유사한 커넥터를 아날로그 출력 단자에 연결하지 마십시오. 이러한 커넥터는 장비에손상을 줄 수 있습니다.

온도 설정:
SOULNOTE 제품의 회로 전류는 음질 및 안전에 가장 큰 중점을 둔 솔루션에 의존합니다. 트랜지스터가 높은 온도에서 작동할 때 기능성과 음질이 일반적으로 향상됩니다.

진동 방지 하우징:
SOULNOTE 제품은 음질에 가장 큰 중점을 두기 때문에 상판, 샤시 및 다른 구성 요소는 진동 차단을 사용하지 않습니다.

SOULNOTE 제품에 전자 장비 청소제 및 접촉 회복제 제품 사용에 대한 안내:
상업적으로 구매 가능한 전자 장비 청소제 및 접촉 회복제 제품은 SOULNOTE AC 인렛의 수지 구성 요소에 손상을 줄 수 있습니다. SOULNOTE 장비에는 이러한 유형의 화학 제품을 사용하지 마십시오.
